隨著電子技術的迅速發展,每個行業的pcb電路板工藝要求不一樣，就比如手機和電腦的線路板里，有金有銅。所以廢棄電路板的回收價格，可達每公斤30塊錢以上。比賣廢紙片、玻璃瓶、廢鐵都要貴上不少。錦宏電路板廠家的小編來給大家一一介紹如何了解pcb的表面工藝，只從外面看，電路板的外層主要有三種顏色：金色、銀色、淺紅色。金色最貴，銀色的便宜，淺紅色的最便宜。

　　從顏色上就可以看出來，線路板廠家有沒有偷工減料，

　　另外，電路板內部的線路主要是純銅，如果暴露在空氣中很容易被氧化，外層必須要有上述保護層。有些人說金黃色的是銅，那是不對的。

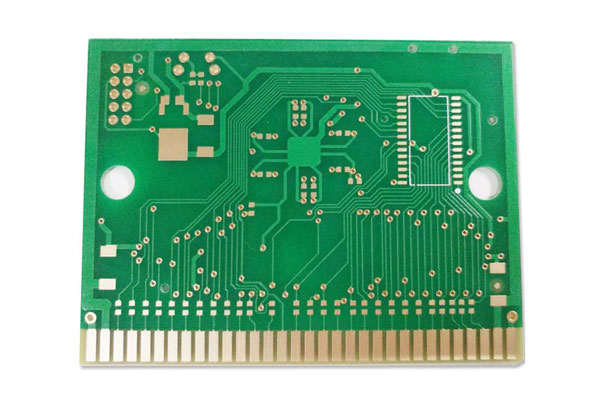

　　雙面線路板金手指加電鍍填孔

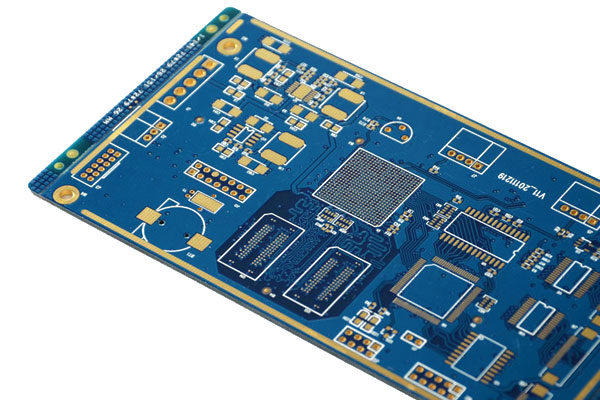

　　金色：電路板上的大面積鍍金/沉金

　　金色的最貴，是真正的黃金。雖然只有薄薄的一層，但也占了電路板成本的近10%。廣東和福建沿海有些地方專門收購廢舊電路板，把黃金剝下來，利潤很可觀。

　　之所以用黃金，有兩個目的，一是為了方便焊接，二是為了防腐蝕。

　　鍍金層大量應用在電路板的元器件焊盤、金手指、連接器彈片等位置。

　　如果你發現某些電路板上全是銀色的，那一定是偷工減料了。業內術語叫做“costdown”。

　　手機電路板的主板大多是鍍金板，沉金板，電腦主板、音響和小數碼的電路板一般都不是鍍金板。

　　Phone X的電路板，外露部分全部鍍金。

　　銀色

　　金色的是黃金，銀色的是白銀么?

　　當然不是，是錫。

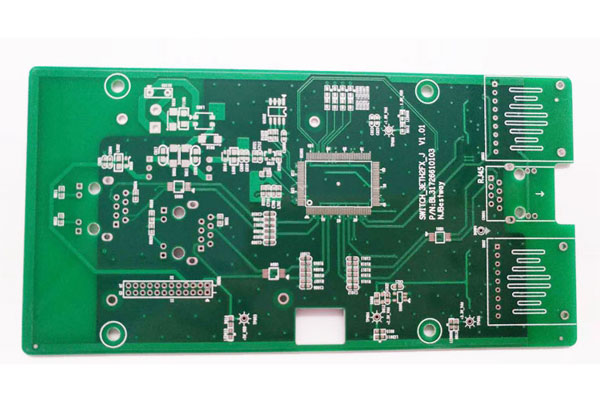

　　噴錫電路板

　　銀色的板子叫做噴錫板。在銅的線路外層噴一層錫，也能夠有助于焊接。但是無法像黃金一樣提供長久的接觸可靠性。

　　噴錫板，對于已經焊接好的元器件沒什么影響，但是對于長期暴露在空氣中的焊盤，可靠性是不夠的，例如接地焊盤、彈針插座等。長期使用容易氧化銹蝕，導致接觸不良。

　　小數碼產品的電路板，無一例外的是噴錫板。原因只有一個：便宜

　　小數碼產品很喜歡用噴錫板

　　淺紅色：

　　礦燈熱電分離銅基板

　　OSP，有機助焊膜。因為是有機物，不是金屬，所以比噴錫工藝還要便宜。

　　這層有機物薄膜的唯一作用是，在焊接之前保證內層銅箔不會被氧化。焊接的時候一加熱，這層膜就揮發掉了。焊錫就能夠把銅線和元器件焊接在一起。

　　但是很不耐腐蝕，一塊OSP的電路板，暴露在空氣中十來天，就不能焊接元器件了。

　　電腦主板有很多采用OSP工藝。因為電路板面積太大了，用不起鍍金。
